自主創新、不斷超越！汕頭“超聲電子”于近期推出全自主研制和配套的TOFD成像超聲設備CTS-1008plus，成為目前國內唯一掌握TOFD探頭、TOFD儀器及配套掃查架自主設計、制造的廠家。經大量的測試對比，其性能和功能極具競爭力，充分體現了設備成套設計和制造所帶來的先進性和優越性。產品完全符合國內JB/T 4730、GB/T 23902-2009及國外API、ASME、BS、ASTM等標準要求。
簡介

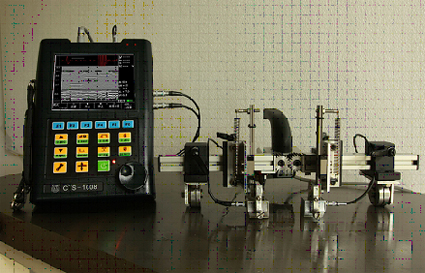

CTS-1008plus便攜式超聲探傷儀成功地將常規PE檢測的高級性能和TOFD成像檢測技術完美結合在一起。其常規PE檢測支持通用的脈沖反射式超聲探傷，性能優異、功能強大實用、具備多種高級性能和支持多種檢測標準及應用；而TOFD成像檢測技術則是利用超聲衍射時差技術工作，配備本公司研制的復合材料探頭，對缺陷具有檢出率高，定量定位精度高，檢測簡單快捷，檢測效率高等特點；同時該款儀器還可以外接多款掃查設備，支持B、C、D等多種成像方式。整機重量僅1.4kg，是目前國內重量最輕的TOFD檢測儀，完全滿足您便攜式移動檢測及各種特殊檢測場合的作業需要。
突出特點：
一、TOFD成像技術。(詳情見技術參數)
二、支持常規PE掃查后，TOFD復核、精確測量缺欠尺寸和輪廓，評估缺欠特性及走向；支持TOFD成像后，常規PE確認。
三、最高采樣率可達640MHz，測量分辨率0.1mm，最小顯示范圍2mm。
四、工作頻率0.5-20MHz，靈敏度余量高達62dB，低頻更有更佳的信噪比。
五、高亮度、高分辨率(640x480) 彩色TFT液晶顯示屏，實現最佳的讀測結果，國內手持儀器無出其右。
六、帶有調節選項的高性能脈沖方波發生器，和探頭實現最佳的匹配(可實現無感線圈探頭的優良激勵),無論是檢測高衰減材料還是薄工件均能帶來最優的性能。方波發生器電壓極性可提供正、負兩種，亦可同時提供負方波和負尖脈沖。
七、體積小，重量輕，鋰電池供電，可連續工作6小時以上。
八、具備LAN網絡接口，實現數據的遠程傳輸及儀器控制。當儀器做為方波發生器時，可提供對儀器參數的控制。
九、兩維增量型編碼器接口，實現精確的位置檢測成像(B、C、D掃)。
十、同步模擬RF波形輸出，輸出阻抗50Ω，可做為數據采集及探頭測試的信號源。
十一、高速USB接口，可外接U盤實現數據的存儲和轉存；外掛鼠標能實現對圖像化檢測結果實現精確的分析。
十二、內置充電功能；電池、直流供電自動檢測顯示；充電、供電自動切換，充電溫度雙重保護；應用戶需求可配外置充電器。
十三、多種軟件功能,覆蓋檢測的方方面面；獨特的、獨創性的鍵盤及萬能旋鈕調節方式， 使探傷倍感輕松無憂；人性化的菜單設計、多種輸入法輸入方式、中英文語言菜單等。
十四、自動測試探頭頻率、自動優化方波寬度，實現探頭和儀器的最優配合。
十五、圖像化厚度報警功能、波形連續存儲功能及多種波形測量模式。
十六、自動測量儀器指標功能及波峰自動搜索功能。
十七、報警時閘門內波形顏色改變、DAC曲線報警顏色提醒、DAC曲線自動延伸。
十八、增加API 5UE 和 AWS D1.1功能。
l TOFD成像技術參數
|
脈沖類型 |
正方波脈沖，幅度及寬度可調 |
|
脈沖前沿 |
<10ns |
|
脈沖寬度 |
30~1000ns連續可調，5ns步進，高頻時自動優化為脈沖激勵 |
|
脈沖幅度 |
發射電壓25V-250V連續可調，25V步進 |
|
阻抗 |
400、80Ω |
|
重復頻率 |
25～1000Hz可調節 |
|
檢波方式 |
數字檢波 |
|
采樣頻率 |
160MHz(硬件) |
|
頻帶寬度 |
0.5~20MHz（寬帶）、1~5MHz（窄帶） |
|
動態范圍 |
>32dB |
|
垂直線性誤差 |
<3% |
|
水平線性誤差 |
<0.2% |
|
分辨力 |
>36dB |
|
靈敏度余量 |
>62dB |
|
波形顯示方式 |
射頻波 |
|
聲速范圍 |
1000～15000m/s |
|
檢測范圍 |
0.0～10000mm (鋼縱波)。連續可調，最小步進值 0.1mm 。 |
|
脈沖移位 |
脈沖移位: -7.5～3000μs 。 |
|
觸發方式 |
編碼器觸發（最大分辨力0.125mm） |
|
等效輸入噪聲 |
20×10 V/ |
|
衰減精度 |
< ±1dB/20dB |
|
成像模式 |
根據儀器的設置和掃查方式顯示B掃、D掃、TOFD成像 |
|
記錄方法 |
完全原始數據記錄 |
|
掃查長度 |
單次最長5m，自動滾屏,多次無限制 |
|
最小檢測厚度 |
>6mm，需配合本司探頭 |
|
掃查架 |
手動、手推、磁吸、可為用戶定做 |
|
探頭 |
復合材料，詳細參數見規格表 |
|
在線/離線數據分析 |
恢復和回放掃查記錄的A掃波形
缺陷尺寸和輪廓、缺陷標記及記錄
直通波拉直、底波拉直、差分、對比度調整、SAFT(離線) |
|
數據報告 |
直接打印校驗表、A掃波形、B掃圖像、D掃圖像、TOFD圖像 |
|
接口 |
LAN、USB、兩維編碼器 |
|
顯示 |
5.7”高亮真彩色高分辨率640×480象素TFT屏，掃查時A掃波形和B、D掃圖像同步顯示。 |
|
控制 |
前面板、旋鈕、鼠標、鍵盤 |
|
可外接設備 |
USB、鍵盤、鼠標，通過USB或LAN連接打印機、U盤 |
TOFD探頭規格及性能
規格：
|
頻率 |
晶片尺寸 |
接口 |
配套斜塊 |
|
10MHz |
3mm |
L5兼容microdot 插頭
探頭外形尺寸：高度（含接口）約22mm
|
按用戶需要定做，常規45、60、70度 |
|
10MHz |
6mm |
|
5MHz |
12mm |
|
5MHz |
6mm |
|
2.5MHz |
12mm |
|
2.5MHz |
6mm |
|
1MHz |
20mm |
性能：(以5MHz 6mm為例)
|
探頭
型號：TOFD 5MHz 6mm
編號：II001 |
測試設備
脈沖發射接收器：5077PR 04151704
數字示波器：TDS3012B C011195
電纜：50Ω 2m |
|
測試條件
發射電壓：100V
探頭頻率選擇：5-6MHz
增益：-24dB
試塊：10mm PS |
測試結果
-20dB回波脈沖寬度(T10)：342.0 ns
中心頻率(f0)：5.2 MHz
-6dB相對帶寬(B-6)：94.0 ％
相對回波靈敏度(Srel)：-29.8 dB |
|

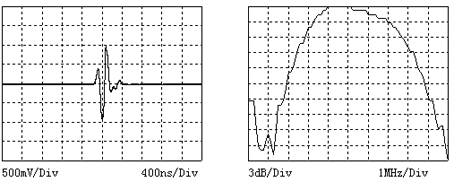

回波形狀 回波頻譜
|
l
TOFD檢測實例
一、調校界面
二、 檢測界面
三、數據分析界面(在線，圖片做了縮小處理)
1、原始圖像
3、 底波差分+拉直
4、 直通波拉直
5、 直通波拉直+差分
6、 缺欠記錄
l 常規超聲檢測(PE)性能參數
|
脈沖類型 |
正方波脈沖，幅度及寬度可調 |
|
脈沖前沿 |
<10ns |
|
脈沖寬度 |
30～1000ns連續可調，5ns步進，高頻時自動優化為脈沖激勵 |
|
脈沖幅度 |
發射電壓25-250V連續可調，25V步進 |
|
阻抗 |
400、80Ω |
|
工作方式 |
單、雙 |
|
增益范圍 |
0.0～110.0dB。步進值：0.1、1.0、2.0、6.0dB。0.1dB檔提供智能加速調節功能。 |
|
重復頻率 |
25～1000Hz可調節 |
|
檢波方式 |
硬件檢波,正波、負波、全波、射頻波、 |
|
采樣頻率 |
160MHz(硬件) |
|
頻帶寬度 |
0.5～20MHz（寬帶）、1～5MHz（窄帶） |
|
動態范圍 |
>32dB |
|
垂直線性誤差 |
<3% |
|
水平線性誤差 |
<0.2% |
|
分辨力 |
>36dB |
|
靈敏度余量 |
>62dB |
|
聲速范圍 |
500～15000m/s |
|
檢測范圍 |
0.0～10000mm (鋼縱波)。連續可調，最小步進值 0.1mm 。 |
|
脈沖移位 |
-7.5～3000μs 。 |
|
報警器 |
兩路硬件驅動實時報警信號，可選：進波報警、失波報警、最小厚度報警、DAC曲線報警, 報警信號可選蜂鳴器（聲）、發光二極管（光）。 |
|
衰減精度 |
< ±1dB/20dB |
|
探頭零值 |
0～999.9μs |
|
抑制 |
(0-99)% 不影響線性與增益 |
|
RF輸出阻抗 |
50Ω |
|
同步采集輸出模式 |
集電極開路（OC門） |
|
電噪電平 |
<10% |
|
接口 |
C6探頭接口、USB HOST、LAN、 RF OUT、兩維編碼器接口 |
|
電源 |
大容量鋰電池，可工作6小時以上；內置充電器。 |
|
環境溫度 |
-30～50℃ |
|
相對濕度 |
(20-95)%RH |
|
重量 |
1.4kg(含電池) |
|
